产品特点

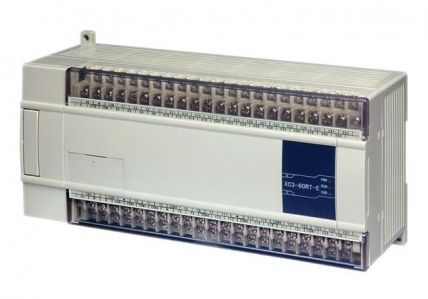

XCM系列运动型PLC，包含60点规格。
功能齐全，具备XC3系列的全部功能，能满足用户的各种使用需求
电源规格：AC220V（-E）
输入类型：NPN型
输出类型：晶体管（T）
支持高速计数（高达80KHz）、10路高速脉冲输出（高达100KHz）、通讯等特殊功能
标配RS232口，用于编程下载
标配RS485口，用于多种通讯
不支持外接扩展模块，但可外接扩展BD板
型号一览表
型号 | 输入点数 （DC24V） | 输出点数 （R，T） |
AC电源 | DC电源 |
| 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 |
NPN型 | - | XCM-60T-E | - | - | - | - | 36点 | 24点 |
功能配置表
○用户选择 ×不支持 √支持
系列及点数 | 时钟 | 通信 | 扩展 模块 | BD板 | 高速计数路数 | 脉冲输出路数（T型 /RT型） | 外部 中断 |
485 通信 | 自由 通信 | 递增 模式 | 脉冲+方向 | AB相 |
XCM系列 |
XCM-60 | ○ | √ | √ | × | √ | 4 | 0 | 3 | 10※1 | 4 |
※1：使用BD板后，Y1不可用于脉冲输出。
基本规格
项目 | 规格 |
绝缘电压 | DC500V 2MΩ以上 |
抗噪声 | 噪声电压1000Vp-p 1us脉冲1分钟 |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5%~95%（无凝露） |
通讯口1 | RS-232，连接上位机、人机界面编程或调试 |
通讯口2 | RS-232/RS-485，联网或连接智能仪表、变频器等 |
通讯口3 | BD板扩展通讯口RS-232C/RS-485 |
安装 | 可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上 |
接地 | 第三种接地（不可与强电系统公共接地） |
性能规格
项 目 | 规 格 |
程序执行方式 | 循环扫描方式 |
编程方式 | 指令、梯形图并用 |
处理速度 | 0.5us |
停电保持 | 使用FlashROM及锂电池 |
用户程序容量※1 | 160KB |
I/O点数※2 | 总点数 | 60点 |
输入点数 | 36点 X0~X43 |
输出点数 | 24点 Y0~Y27 |
内部线圈（X）※3 | 544点：X0~X1037 |
内部线圈（Y）※4 | 544点：Y0~Y1037 |
内部线圈（M） | 8768点 | M0~M2999 【M3000~M7999】※5 |
特殊用※6 M8000~M8767 |
流程（S） | 1024点 | S0~S511 【S512~S1023】 |
定时器（T） | 点数 | 640点 | T0~T99：100ms不累计 |
T100~T199：100ms累计 |
T200~T299：10ms不累计 |
T300~T399：10ms累计 |
T400~T499：1ms不累计 |
T500~T599：1ms累计 |
T600~T639：1ms精确定时 |
规格 | 100mS定时器：设置时间0.1~3276.7秒 10mS定时器：设置时间0.01~327.67秒 1mS定时器：设置时间0.001~32.767秒 |
计数器（C） | 点数 | 640点 | C0~C299：16位顺计数器 |
C300~C598：32位顺/倒计数器 |
C600~C618：单相高速计数器 |
C620~C628：双相高速计数器 |
C630~C638：AB相高速计数器 |
规格 | 16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 |
数据寄存器（D） | 5024字 | D0~D2999 【D4000~D4999】※5 |
特殊用※6 D8000~D9023 |
FlashROM寄存器（FD） | 1980字 | FD0~FD1519 |
特殊用※6 FD8000~FD8349 |
特殊用※6 FD8890~FD8999 |
扩展内部寄存器（ED）※7 | 36864字 | ED0~ED36863 |
保密寄存器（FS）※12 | 16字 | FS0~FS15 |
高速处理功能 | 高速计数、脉冲输出、外部中断 |
口令保护 | 6位长度ASCII |
自诊断功能 | 上电自检、监控定时器、语法检查 |
备注：
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域，可更改，修改地址参阅《基本指令篇》手册附录1-4。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅《基本指令篇》手册附录1。
※7：只有硬件版本在V3.0及以上的基本单元，才具有内部扩展寄存器ED。
※8：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※9：没有与外设实连的I/O可作为快速内部继电器使用。
※10：FlashROM寄存器不用设停电保持，停电时（无电池）其数据不会丢失。
※11：V3.3K及以后的编程软件中新添加，FS寄存器是挤占原先部分FD寄存器，故V3.3K及以后的编程软件中FD寄存器会有所减少。
外观尺寸图（单位：mm）
